Сварочный аппарат для дома и дачи: какой выбрать

Оглавление: Сварочный аппарат для дома и дачи: трансформаторный вариант Как выбрать сварочный аппарат для дачи: инвертор и его особенности Какой сварочный аппарат выбрать для дачи: особенности выбора

Каждый уважающий себя хозяин частного дома или капитального дачного участка просто обязан иметь в своем распоряжении массу различного инструмента, с помощью которого в любое время дня и ночи в случае необходимости можно произвести мелкий и даже капитальный ремонт чего-либо. Это дрель, перфоратор и, конечно же, сварочный аппарат, без которого в своем доме обойтись бывает очень трудно. Именно о нем, а вернее о том, как выбрать сварочный аппарат для дома и дачи, пойдет разговор в данной статье – вместе с сайтом moyadacha.org мы изучим современные разновидности оборудования данного типа, ознакомимся с их особенностями и проясним ситуацию с основными критериями его выбора.

Какой сварочный аппарат выбрать для дачи фото

Сварочный аппарат для дома и дачи: трансформаторный вариант

В народе его называют «динозавром», так как именно он стоял у истоков электросварки – в его основу заложен принцип работы трансформатора, что само по себе уже является существенным недостатком, который влечет за собой массу других минусов.

  1. Большой вес сварочного аппарата – даже самое маленькое устройство данного типа поднимать, не говоря уже о том, чтобы переносить с места на место, довольно трудно.
  2. Большое энергопотребление. Как сейчас помню, когда дед собирался варить, он ходил по селу и предупреждал всех соседей, чтобы те отключили холодильники и телевизоры – скачки напряжения такие сварочные аппараты создают немаленькие. Естественно, более или менее осовремененные варианты этих сварочных аппаратов этого недостатка лишены, но вот с энергопотреблением дела остались по-прежнему.

    Как выбрать инверторный сварочный аппарат для дачи фото

  3. Рвущаяся и нестабильная дуга – для новичка это настоящая проблема. Вот, казалось бы, только поймал дугу, только приноровился и дело пошло, как вдруг дуга пропала – для трансформаторной сварки это вполне нормальное явление. Кстати, в более новых моделях эта ситуация также практически исправлена, но все равно не до конца.
  4. Большое количество брызг – в силу особенностей характеристик тока, металл не только наплавляется на соединение, но и разбрызгивается в стороны в большом количестве. Очень сильно страдают руки и ноги сварщика – в современных высокотехнологичных сварочных аппаратах такое явление тоже имеется, но в гораздо меньшей степени.

По большому счету, других недостатков у сварочных трансформаторов практически не наблюдается, если, конечно, не считать недочеты отдельных моделей, которые по своей сути являются обычными недоработками конструкторов. Есть и у трансформаторов преимущества. Во-первых, это надежность. Никакой электроники в них нет, а, следовательно, и слабых звеньев в них мало. Также следует отметить и довольно высокий ток, который современные аппараты практически не выдают – вернее выдают, но при этом такая их способность сказывается на стоимости устройства отнюдь не в меньшую сторону. О том, как выбрать сварочный аппарат для дачи или дома, смотрите в этом видеоролике.

Как выбрать сварочный аппарат для дачи: инвертор и его особенности

Сварочный аппарат инверторного типа на сегодняшний день по праву считается лучшим – он лишен всех недостатков, которые присущи предыдущему варианту. Имеются, конечно, и свои минусы, но с ними мириться можно – к примеру, длина подключаемых кабелей. Как ни странно, но она ограничена пятью метрами – в принципе, этот момент с лихвой компенсируется их малым весом. Не иначе как пушинка – по-другому не назовешь. В прямом смысле слова его можно спокойно надеть на плечо за специальный ремень и работать – при этом он вам не будет мешать, а со временем привыкнете настолько, что и замечать не будете. Кроме этого, в качестве преимуществ сварочного инвертора также можно отметить следующие моменты.

  1. Самое главное – это идеальные сварочные характеристики, которые позволяют качественно выполнять работу даже неспециалисту. Научиться варить, используя такой аппарат, достаточно просто. Мягкая нервущаяся дуга, хороший прогрев металла и прочие вещи, которые сумеют оценить даже профессионалы.
  2. Низкое энергопотребление, которое заложено в принцип работы этого устройства. Здесь используется принцип двойного преобразования тока – сначала сетевое напряжение понижают, используя для этого нечто наподобие блока питания, а потом снова повышают до необходимого показателя и при этом придают ему нужные характеристики.

    Инверторный сварочный аппарат для дачи фото

В принципе, всего вышенаписанного уже достаточно для того, чтобы отдать предпочтение сварочному инвертору, особенно если он приобретается для домашнего пользования, а не для производства. Хотя и в профессиональной сфере он показал себя довольно хорошо. Здесь сразу следует сделать небольшую оговорку – практически все инструменты, в том числе и сварочный инвертор, разделяют на два типа. Бытовой инструмент и профессиональный – разница между ними заключается в режимах использования. Бытовому инструменту нужен более частый отдых на охлаждение.

Какой сварочный аппарат выбрать для дачи: особенности выбора

По большому счету, выбрать обычный или инверторный сварочный аппарат для дачи не так уж сложно, как может показаться с первого взгляда. Все, что понадобится, это обратить внимание на пару-тройку моментов.

  1. Максимальная сила тока. По большому счету, оптимальным вариантом для домашнего использования будет сварочный инвертор с выдаваемой силой тока 160А – этого вполне достаточно, чтобы варить трубы и даже сталь толщиной до 8мм. Все аппараты с большей силой тока относятся уже к профессиональному оборудованию. В принципе, можно приобрести и более мощный инвертор (как говорится, лишним не будет) – максиму до 180А. Следует понимать, что от этого показателя зависит стоимость инструмента – чем он больше, тем цена, соответственно, выше.
  2. Рабочее напряжение, а вернее, его диапазон. Для дачи, где пониженное напряжение (особенно в летний сезон) считается нормальным явлением, этот показатель достаточно существенный. Следует выбирать такой инвертор, у которого нижний предел рабочего напряжения как можно меньше. Стандартом считается инвертор, работающий от сети с напряжением в 180-220V, но существуют и такие модели, у которых нижний предел опущен до 170V. Если падение напряжения будет больше, то инверторный сварочный аппарат попросту не будет работать.

    Сварочный аппарат для дома и дачи фото

Если выбор производить тщательно, то также следует обратить внимание и на производителя. Самыми доступными сварочными инверторами на сегодняшний день являются китайские – в принципе, даже из них попадаются неплохие экземпляры. С их продукцией дела обстоят как с лотереей – один работает долго и безотказно, а другой выходит из строя в течение месяца. В общем, кому как повезет. В этом отношении лучше отдать предпочтение европейской или отечественной продукции. На удивление, наши уже научились делать качественные инструменты, способные служить верой и правдой долгие годы.

Как ни странно, но это далеко не все разновидности сварочного оборудования. Отдельно хотелось бы сказать о сварочных полуавтоматах, которые окажутся отличным решением, если вы надумаете наладить дома или на даче мелкосерийное производство чего-либо. В таком оборудовании сварка производится в защищенной среде и используется для этого процесса проволока, подающаяся в автоматическом режиме. Если вдруг надумаете обратить внимание на такое сварочное оборудование, то смотрите в сторону плазменных сварочных аппаратов – варить ими очень удобно, а шов получается практически идеальным и, самое главное, на нем не образуется шлак. Как минимум это высокое качество стыка.

Недорогой сварочный аппарат для дачи фото

В принципе, все. Как видите, выбрать сварочный аппарат для дома и дачи не так уж и сложно, как может показаться с первого взгляда. Со своей задачей справляются в полной мере практически все разновидности этого оборудования – просто к каждому из них нужно приноровиться и понять его особенности. Сделать это можно только практическим путем, то есть в процессе работы.

moyadacha.org

Как выбрать сварочный трансформатор для дома

Сегодня на своем приусадебном участке без сварки не обойтись. Сварить калитку и забор, сделать каркас для стеллажа в гараже или мастерской и т.п. Для всего этого нужен сварочный аппарат. Хоть они появились еще в позапрошлом веке, обойтись без них сегодня также не возможно, как и на заре появления сварки.

Как выбрать сварочный аппарат? Этот сложный для простого обывателя вопрос. Сварка для дома должна быть удобной, но в тоже время с ее помощью нужно выполнять несколько видов работы. Кроме того, цена сварочного аппарата не должна кусаться. В последнее время этот критерий стал иметь одно из главных значений.

Многие умельцы сами делают сварочный аппарат из автотрансформатора ЛАТР. Но большинство из нас, все же хотят иметь полностью готовый к работе аппарат, изготовленный на заводе. Если же хотите купить автотрансформатор ЛАТР от www.doladu.com.ua, то переходите по ссылке.

Существует несколько критериев выбора сварочного аппарата:

Способ сварки. Существует несколько способов сварки материалов. Самым распространенным из них является, конечно, электродуговой. Электрическая дуга расплавляет металл обоих деталей, после чего они превращаются в единое целое.

Электропитание. Существуют как однофазные сварочные аппараты, так и трехфазные. Если ваш участок не оборудован трехфазным электропитанием, то придется выбирать сварочный аппарат из однофазных.

Виды сварочных аппаратов:

Сварочный генератор. Аппарат, самостоятельно вырабатывающий электричество для сварочных работ. Его можно использовать на объектах, на которых нет электропитания. Для домашних работ он слишком громоздкий.

Сварочный трансформатор. Популярный тип сварочного аппарата. Он имеет простую конструкцию и прост в обслуживании. Для новичка рекомендуется приобрести простую разновидность сварочного трансформатора – полуавтомат.

Сварочный инвертор. Самым оптимальным видом сварочного аппарата для дачи является сварочный инвертор. Вес такого аппарата не превышает 3-5 кг. Электрическую дугу в таком аппарате обеспечивают полупроводники.

sami-stroim.com

Сварочный аппарат для дома и дачи: какой выбрать, трансформатор, выпрямитель, инвертор, генератор

Главная » Инструменты » Как выбрать сварочный аппарат для дома и дачи

Как выбрать сварочный аппарат для дома и дачи

Строительство дома или его ремонт часто требуют сварочных работ. Каждый раз обращаться за помощью к профессионалам долго и накладно. Причем большая часть работ не требует какой-то запредельно высокой квалификации. Тем не менее, платить приходится приличные деньги. Если вы планируете стройку или ремонт, у вас большая дача или дом, вам дешевле будет делать все (или почти все) сварные работы самостоятельно. А мы расскажем, как выбрать сварочный аппарат для дома и дачи.

Электрический сварочный аппарат для дома и дачи, виды, достоинства и недостатки

И дома и на производстве чаще всего используются электрические сварочники. В большинстве своем бытовые модели работают от сети 220 В, но можно найти и аппараты, которые питаются от трехфазной сети 380 В. Часть из них варит на постоянном, часть — на переменном токе.

Трансформаторные сварочные аппараты

Выдают на выходе переменный ток сварочные трансформаторы. Конструкция их несложна и надежна: два понижающих трансформатора с возможностью регулировки выходного тока. Регулировка не очень точная и диапазон ее невелик. И это — один из недостатков. Ломается этот агрегат редко, но весит много: даже бытовая не самая мощная модель затянет на пару десятков килограммов. Промышленные модели могут весить сотню килограммов и даже больше.

Сварочный трансформатор — конструкция простая, но громоздкая (Чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Около двух десятилетий назад электросварка была только на «трансах». Сегодня это далеко не так: большее распространение получили источники постоянного сварного тока. А все из-за недостатков трансформаторного сварочного аппарата. Выдаваемый им ток — переменный, его полярность постоянно меняется. При сварке это выражается в том, что дуга «скачет», что вызывает большое количество искр. Дугу при этом тяжело контролировать, получение качественного шва возможно только при высокой квалификации сварщика. Но даже при таком условии используют их только для сварки черного металла: возможности регулировки ограничены, тонкая настройка так вообще почти невозможна, что и ограничивает область их использования.

Еще один существенный недостаток: при работе, особенно при розжиге дуги напряжение в сети значительно проседает. Такие скачки очень не любит современная электроника, которой у нас более чем достаточно и в доме, и на даче. Потому для домашнего использования трансформаторные сварочные аппараты покупают очень редко. Даже несмотря на то, что они надежны и недороги. Если есть они у кого-то, то стоят в гараже или сарае как запасной вариант «на всякий случай».

Выпрямители для сварки

Сварочный выпрямитель — надежный источник постоянного сварного тока

По сути это те же сварочные трансформаторы, но на выходе у них стоит блок выпрямителей. Их иногда называют сварочными трансформаторами постоянного тока. Выдают они постоянный ток, из-за чего дуга более стабильна, работать легче, но опыт все-таки нужен, пусть и в меньшей степени, чем на трансформаторах. Их недостаток: потери мощности на выпрямителе, но постоянной дугой это компенсируется.

Конструкция надежна, особо ломаться нечему: понижающий трансформатор, блок выпрямителей и регулировки. Это все составляющие сварочного выпрямителя. Цена — немного выше, чем на трансформаторы. Но и этот тип сварочников не пользуется сегодня популярностью. Недостатки практически те же: большая масса, скачки напряжения при работе. Подключение сварочного аппарата к бытовой сети и работа с ним вызовет перепады напряжения и, следовательно, недовольство соседей.

Сварочные инверторы

Как только они появились на рынке, были дорогим удовольствием. С развитием технологий и появлением новой элементной базы (транзисторов IGBT) их характеристики стали лучше, вес меньше, а цена — ниже. Современные бытовые сварочные инверторы весить могут от 3 кг и выдавать при этом ток в 160-180 ампер, чего хватает для работы электродом 3-4 мм. Стоимость их порядка 3-6 тыс. рублей. Не очень много, учитывая расценки на услуги сварщиков.

Дугу они выдают стабильную, контролировать ее легко. Получить хороши шов может и непрофессионал, причем даже при незначительной практике. Конструкция такова, что позволяет регулировать сварочный ток и напряжение в широком диапазоне. Это позволяет использовать один и тот же аппарат для сварки разных металлов, разной толщины.

Еще одно важное достоинство — инверторная сварка не «садит» сеть. Почти никак на нее не влияет. Единственное условие: розетка для сварочного аппарата должна быть с заземлением. Класс защиты этих агрегатов IP21, что означает, что заземляются они через электросеть. Потому и подключение инверторного сварочного аппарата к бытовой сети только через розетку с заземлением.

Инверторы для сварки имеют самые небольшие размеры. Это самый компактный сварочный аппарат для дома и дачи

Если вам нужен мобильный, легкий сварочный аппарат для дома и дачи, выбирайте его из сварочных инверторов. Научиться с ним варить просто. Супер-сварщиком станете не скоро, но почти все работы по дому или на стройке сможете делать сами через непродолжительный промежуток времени.

Сварочный аппарат для дома и дачи: трансформатор или инвертор?

Вопросов, относительно того, какой сварочный аппарат лучше — инвертор или трансформатор — не возникает почти ни у кого. Даже на предприятии, где имеются хорошие трансформаторы, при появлении инверторов они простаивают без дела. А уж для дома и вопросов нет: однозначно лучше инверторы. И вот почему:

  • качество сварного шва — лучше,
  • размеры и вес — меньше в разы,
  • регулировок больше, настройки более точные;
  • на сеть не влияет, электричества «тянет» мало.

Сварочный аппарат для ручной электродуговой сварки позволяет варить все виды стали

Единственную ложку дегтя добавляет цен: она выше, чем на трансформаторы. Но есть неплохие марки, которые стоят немного. Например, инверторы Ресанта. Для профессионального использования они подходят с трудом, а как сварочный аппарат для дома или для дачи — очень даже хорошо себя проявили. Цены на бытовые модификации (140-160 Ампер) 110-130$.

Сварочные автоматы (полуавтоматы)

Сварочные полуавтоматы относятся уже скорее к профессиональному оборудованию (Чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Это более сложные и намного более производительные устройства. В основе лежит один из описанных выше источников сварного тока, плюс устройство подачи сварной проволоки, горелка и блок управления. Сварка на таких аппаратах ведется в среде защитных газов, соединяются металлы с использованием специальной паяльной проволоки. Это позволяет без проблем соединять детали из тонкого металла. а также сваривать цветные металлы. Для дома такое оборудование вряд ли будет востребованным, а в автомастерских для кузовного ремонта их используют часто.

Работать полуавтоматы для сварки могут в двух режимах MIG/MAG. MIG — сварка при подаче инертных газов. Применяется при соединении нержавейки для сохранения в составе стали легирующих металлов. Режим MAG — когда в зону плавления подаются активные газы, защищающие металл от взаимодействия с кислородом воздуха. Некоторые модели могут работать и в режиме MMA сварки — ручной дуговой. Этот режим в полуавтоматах удобен при соединении тонких металлов. При сварке толстых деталей это оборудование показывает малую производительность, так что для этих случаев выгоднее брать аппараты для ручной электродуговой сварки.

Работать с ними несложно: имеется блок автоматики, который контролирует процесс. Шов получается красивый и ровный, проблем с возникновением дуги нет совсем. Даже если свариваются очень тонкие листы металла (0,5-0,8 мм), их не «ведет» и шов не тянет. Для этих целей они — идеально подходят.

Работать сварным полуавтоматом несложно, а варить хорошо получается тонкие и цветные металлы

Как выбирать аппарат для электросварки

Если с типом сварочного аппарата (трансформатор, выпрямитель, инвертор, автомат или генератор) вы определились, необходимо выбирать модель. Есть несколько ключевых параметров, которые облегчат этот процесс:

  • Питающее напряжение: 220 В или 380 В. Для быта обычно берут сварочники, работающие от 220 В. Все типы сварочных аппаратов кроме инверторов достаточно требовательны к его характеристикам. Это только инверторы без проблем могут работать в диапазоне 180-250 В. У остальных при повышении срабатывает защита (они отключаются), а при понижении сильно падают параметры. Трехфазные аппараты на 380 В, как правило более мощные и надежные, но и стоят дороже (минимально — порядка 20-30 тыс. рублей). Их чаще приобретают для производства, на крупные СТО. Для сварки «для себя» своими руками мощность этих агрегатов избыточна.
  • Выходной ток. Если вы выбираете сварочный аппарат для дома и дачи, использовать его будете периодически, для большинства работ достаточно тока 160-180 Ампер (инверторами на этом токе можно работать электродами 3-4 мм без проблем). Если предполагаете варить толстый металл, больше чем 190-250 Ампер вам ни к чему. Промышленные модели могут выдавать до 500 А.

Каким током нужно варить при разных электродах (общие рекомендации, точно подбирайте опытным путем)

  • Напряжение холостого хода. Измеряется на аппарате без нагрузки. Может быть от 45 В до 80-95 В. От этого параметра зависит легкость розжига дуги. Чем выше напряжение холостого хода, тем проще начинать сварку. Также повышенные характеристики гарантируют более стабильную дугу, что облегчает сварку. Этот параметр учитывают при выборе типа электродов. одним для розжига достаточно небольшого напряжения (риутиловое покрытие), другим — нужны повышенные значения (основное покрытие).
  • Толщина металла, мм

    Диаметр электродов, мм

    • Максимальный диаметр электродов, с которыми может работать агрегат. Этот показатель, кроме подбора электродов, влияет также на толщину металла, с которой аппарат может работать.

    Несколько общих советов по выбору аппарата для сварки. Чтобы решить, какой сварочный аппарат лучше для дома, отталкивайтесь от тех задач, которые вам нужно будет решать. Для сварки черного металла достаточно трансформатора. Если нужно будет варить конструкционную или низколегированную сталь — нужен инвертор. Для сварки тонких или цветных металлов — полуавтомат.

    При работе со сварочным аппаратом вам обязательно нужна сварочная маска и лучше — хамелеон. а также рабочие перчатки или краги сварщика

    Часто решающим фактором оказываются габариты. Если вам необходим переносной, портативный и компактный сварочный аппарат — это инвертор, питающийся от сети 220 В. Он имеет совсем небольшие размеры и вес. Его легко переносить даже просто на плече, повесив на ремень. При этом он работает с большим спектром материалов, дает возможность получить хороший шов.

    Если электропитание у вас далеко от идеала, то вам тоже подойдет инверторный сварочник: они не боятся перепадов напряжения и раотают даже при понижении до 180 В. Некоторые модели, разработанные специально для пониженного напряжения, работают вообще при 160 В.

    Эти же аппараты рекомендуют и начинающим сварщикам: у некоторых из них есть несколько полезных функций, которые значительно облегчают работу новичку в сварке:

    • Режим Hot Start — «горячий старт» — облегчает розжиг дуги. В момент начала сварки выдается дополнительный импульс тока, облегчающий розжиг;
    • Anti-Stick — «против залипания». В начале работ новичку тяжело правильно подобрать параметры сварки. В результате электрод «прилипает» к детали. При работе с трансформаторами и выпрямителями оторвать его потом непросто. В инверторах автоматически понижается ток, и электрод можно оторвать без особых проблем.
    • Arc Force — повышенная мощность. При быстром приближении электрода повышается сила тока, предупреждая залипание электрода.

    Если вы новичок в сварке и решаете, что лучше — инвертор или трансформатор — для вас выбор просто: однозначно инвертор (как выбрать инверторный сварочный аппарат читайте тут ). У него есть только один недостаток: после того как вы научитесь работать на инверторе. работать на трансформаторе без переобучения вы не сможете. Из других недостатков: он не любит пыль, особенно металлическую. Потому рядом с ним лучше не зачищать металлы и не работать болгаркой или шлифмашинками. Ну, и как любое электрообороудование, они не любят влажности и боятся конденсата.

    Сварочные генераторы

    Это достаточно сложное оборудование, которое объединяет в себе генератор (бензиновый или дизельный) и источник сварочного тока. Причем сварка может быть и от постоянного, и от переменного тока. Оборудование уже довольно дорогое, но оно — оптимальный вариант для тех поселков или стройплощадок, где электричества пока нет, или оно очень нестабильно. Если ваш дачный поселок пока не электрифицирован, вам необходим подобный агрегат.

    Сварочный генератор — это комбинация дизельного или бензинового электрогенератора и сварочного аппарата

    Могут ли обычные аппараты электросварки работать от генератора? Могут, но если от него питаются еще и бытовые приборы или другая электрика в сети, то на время работы их придется выключать: напряжение будет «скакать», из-за чего они могут поломаться. Есть еще один момент: для сварочных аппаратов требуется генератор более простой конструкции (они не так требовательных к характеристиками источника питания). Потому его схема намного проще. В результате сварочный генератор стоит меньше, чем пара электросварка+генератор.

    Если у вас нет электричества, или с ним бывают существенные перебои, выгоднее купить не сварочный аппарат для дома и/или дачи, а сварочный генератор.

    Выбор тут начинают с типа генератора: бензиновый или дизельный. Затем выбираете тип источника сварного тока: трансформатор, выпрямитель или инвертор. Затем уже идут обычные параметры электросварки, описанные выше.

    Сварочный аппарат для алюминия

    Особенность сварки алюминия — малая температура плавления, и, как правило, малая толщина металла. Потому обычная ручная сварка тут не совсем подходит: требуется опыт, а он не у всех есть. Нужна сварка в среде защитных газов (полуавтоматы в режиме MIG) или аргонодуговой сварочный аппарат (TIG сварка). Процесс сварки алюминия аргоннодуговой сваркой смотрите в .

    Есть еще универсальные многофункциональные сварочные аппараты. Один такой агрегат может работать в трех-пяти типах сварки. Но стоимость таких универсалов исчисляется уже сотнями тысяч. Для дома они совершенно ни к чему. Это уже профессиональные сварочные аппараты, причем для широкого спектра работ. Например, Мультиплаз 4000 работает в режимах:

    • ручной электродной сварки (ММА)
    • аргоно-дуговой сварки неплавящимся электродом (TIG)

    Оба эти режима могут проходить в среде защитного газа в режимах переменного (AC), постоянного (DC) или имульсного (пульсирующего) (PULSE) тока. Регулировок у него не просто много, а очень много, диапазон параметров очень широк. Кроме всех «стандартных» видов стали может варить алюминий, причем даже без предварительной обработки, тонкую нержавейку, титан. Шов будет очень качественным. Но нужна ли вам дома или на даче такая установка — вопрос. Разве что вы потом планируете открыть производство или зарабатывать сваркой.

    http://stroychik.ru

    legkoe-delo.ru

    Изготовление сварочных аппаратов для дома своими руками

    Комментариев:

    Рейтинг: 88

    Оглавление: [скрыть]

    • Простейший аппарат для сварки
    • Аппарат для сварки из автомобильных аккумуляторов
    • Самодельный тороидальный сварочный аппарат
    • Самодельная точечная сварка

    Сварочные аппараты для дома своими руками чаще всего создаются умельцами из подручных материалов.

    Если у Вас нет возможности или желания покупать сварочный аппарат, то можно собрать его своими руками, используя готовые элементы.

    Однако для ускорения процесса сборки могут использоваться готовые узлы, детали. Держатель для электродов также можно сделать собственными силами из имеющихся в арсенале домашнего мастера материалов.

    Простейший аппарат для сварки

    Схема создания сварочного аппарата на основе старого трансформатора.

    В хозяйстве домашнего мастера может обнаружиться понижающий трансформатор С-Б22, ИВ-10, ИВ-8, мощность которого равна 1-2 кВт. Он понижает напряжение с 220 В до 36 В, служит для питания электроинструмента.

    Сварочные аппараты на основе подобных трансформаторов могут собираться даже при вышедшей из строя обмотке.

    Сварочный аппарат изготавливается следующим образом:

    С трансформатора необходимо убрать вторичную обмотку.

    • с катушек удаляются вторичные обмотки без повреждения первичных;
    • среднюю первичную катушку перематывают тем же проводом, создавая через 30 витков отводы общим количеством 8-10 шт. (для удобства лучше нумеровать каждую из них по мере создания);
    • две крайние катушки заполняются многожильным кабелем (три 6-8 мм провода с тонкой фазой, на каждую катушку расходуется 12-13 м);
    • медная труба диаметром 10-12 мм используется для клеммы для кабеля ВО (одна сторона обжимает провода, вторая расплющивается, сверлится под крепеж диаметром 10 мм);
    • на верхней панели трансформатора крепеж М6 заменяется более мощным (М10), к ним крепятся клеммы ВО;
    • из текстолита изготавливается плата с 10-ю отверстиями для ПО, в каждое отверстие вставляется крепеж М6.

    Сварочные аппараты этой конструкции запитываются в сети 380/220 В. В первом случае последовательно соединяются ПО крайних, затем средней катушек. Во втором варианте крайние обмотки соединяются параллельно, средняя подсоединяется последовательно в эту же цепь. Отводы ВО сажают в клеммы текстолитовой пластины 1 — 10. Ток регулируется клеммами 1 — 10.

    Большие объемы работ производить этим СА не рекомендуется (максимум 15 электродов «тройки»).

    Для резки металла второй конец кабеля, ведущего к держателю, подключается к клемме резка (со стороны средней катушки ПО). Характеристики тока ВО соответствуют 60-120 А, в ПО ток всегда равен 25 А. При работе электродами «двойка» трансформатор не нагревается выше +70˚С, поэтому время работ не ограничено. Режимы сварки/резки переключают при отключенном рубильнике.

    Вернуться к оглавлению

    Для того, чтобы изобрести дизель-генератор для сварочного аппарата, необходимо в определенной последовательности соединить пару аккумуляторов.

    Сварочный аппарат серьезно нагружает бытовую электросеть, обеспечивая скачок напряжения в 30 В при нагрузке 3,5 кВт. Вместо приобретения сварочного дизель-генератора умельцы создали оригинальную схему прибора, основой которой являются 3-4 последовательно соединенных АБ от легкового автомобиля. Емкость каждого из них должна быть не меньше 55-190 А/час, для объединения в общую цепь необходимо использовать надежные зажимы.

    Данная схема незаменима в полевых условиях, так как выручат даже б/у аккумуляторы, доставленные к объекту силами легкового ТС. Необходимо учитывать сильный нагрев корпусов АБ уже после нескольких часов работы, ежедневно проверять уровень, плотность электролита при постоянном использовании. В жару из электролита интенсивно испаряется вода, поэтому контролирующие приборы (ареометр), дистиллированную воду, кислоту следует держать под рукой.

    Сварочные аппараты этого типа достаточно ставить на ночную подзарядку, подключая соответствующее устройство в общую цепь, чтобы заряжались все АБ сразу. При сварке электродами диаметром 3 мм рабочий ток не больше 90-120 А, что не превышает половину мощности. Электролит не вскипает за счет высокой теплоемкости. Выходное напряжение полностью зависит от количества подключенных в цепь аккумуляторов, составляет 42-54 В.

    Вернуться к оглавлению

    Схема самодельного тороидального сварочного аппарата .

    П-образные, Ш-образные трансформаторы значительно уступают тороидам в массогабаритном соотношении. Тороидальный сварочный аппарат в полтора раза легче Ш-образного аналога, однако основная трудность при самостоятельном изготовлении кроется в отсутствии необходимого железа. Умельцы делятся рекомендациями по изготовлению трансформатора из промышленного СА, отработавшего положенный ресурс. Аналогичной заменой послужит трансформатор ТСА 310 либо ТС 270. Его П-образные пластины «половинят» зубилом, правят на наковальне.

    Сварочные аппараты этого типа собраны из пластин 45 х 9 см:

    • пластинчатый клепаный обруч диаметром 26 см наполняется пластинами встык друг к другу (работа выполняется вдвоем, напарник фиксирует набираемый сердечник, предотвращая распрямление пластин);
    • при достижении внутреннего диаметра конструкции 12 см набор прекращается;
    • из электрокартона вырезаются детали: полоса шириной 9 см, кольца с внутренним диаметром 11 см, внешним 27 см;
    • кольца прикладываются к боковым сторонам конструкции, собранной на первом этапе, обматываются матерчатой изолентой;
    • обмотка I укладывается на изоленту — 170 оборотов (для 220 В) провода диаметром 2 мм марки ПЭВ-2;
    • обмотка II укладывается поверх нее — 30 витков проводом диаметром 15-20 мм марки ПЭВ-3;
    • обмотка III — 30 оборотов проводом марки МГТФ 0,35;
    • изоляция друг от друга тесьмой, ПО проверяется на ток ХХ: если он меньше 1-2 А, отматывается несколько витков, при величине тока ХХ больше 2 А добавляется два оборота.

    Данный сварочный аппарат имеет оригинальную схему управления в виде фазового регулятора. Напряжение, снятое с обмотки III, выпрямляется диодным мостиком. Конденсатор заряжается через резисторы до 6 В, затем происходит пробой через динистор, собранный из тиристора, стабилитрона. Открывается диод с тиристором. Последний резистор в схеме ограничивает ток, при отрицательной волне переменного тока открываются ответные тиристор, диод. Сварочные аппараты такой конструкции отстраиваются резистором.

    Для создания сварочного аппарата необходимы резисторы мощностью от 10 Вт.

    В схеме использованы:

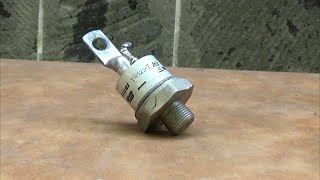

    • диоды на ток 160-250 А, закрепленные на радиаторах с площадью от 100 см2;
    • конденсатор К50-6;
    • резисторы мощностью от 10 Вт;
    • тиристоры КУ202 либо КУ201.

    Сварочный аппарат уверенно варит электродами диаметром 4 мм, режет металл. Держатель для него можно сделать самостоятельно из равнополочного уголка длиной 10 см (полки по 2 см). В 1 см от края уголка в самом углу сверлится отверстие диаметром 4,1 мм, через которое новым электродом можно выталкивать сгоревший электрод. Нижняя часть полок заужается по руке сварщика. Во внутренний угол вваривается проволока, отогнутая от него вертикально вверх. Снизу на конструкцию надевается кусок резинового шланга. При работе электрод вставляется между краями уголка, прижимается к ним куском приваренной проволоки.

    Вернуться к оглавлению

    Схема самодельной точечной сварки.

    В быту часто требуется соединить две металлические детали точечно. Традиционная сварка для этого либо не подходит, либо ее нет в наличии. В этом случае выручит самодельная точечная сварка, для которой понадобится минимальное количество материалов:

    • дроссели от люминесцентных светильников 40 Вт;
    • отрезок медного провода диаметром 0,25-0,3 мм либо плавкий предохранитель 13 А;
    • вилка с медными проводами сечением 0,8 мм2;
    • зажим «крокодил».

    Сварочные аппараты для точечного соединения собирают по схеме:

    • параллельно соединенные дроссели собраны в блок;
    • один вывод подключается к зажиму, второй к проводу вилки;
    • на второй провод вилки наматывается провод либо крепится плавкий предохранитель.

    Сварочные аппараты для дома обеспечивают точечное соединение следующим образом:

    • одна деталь зажимается «крокодилом»;
    • ко второй в планируемом месте сварки подсоединяется перемычка;
    • вилка включается в розетку, предохранитель плавится, успевая в точке контакта разогреть детали до полного соединения.

    Точечная сварка безопасна в эксплуатации и отлично подойдет для домашних работ.

    Оборудование этого типа относится к разряду экстремальных, однако выручает в сложной ситуации.

    Безопасный в эксплуатации, компактный аппарат этого типа пригодится в любом индивидуальном хозяйстве, частном доме. Он работает на основе электролиза, в качестве рабочего раствора используется щелочная вода, рабочие газы на выходе обеспечивают температуру пламени 1 800˚С. Принцип действия прибора:

    • на пластины электролизера подается напряжение;
    • водный щелочной раствор (либо NaOH, либо KOH) начинает интенсивно выделять кислород, водород;
    • смесь газов проходит сквозь гидрозатвор, поступает в горелку для сварки, резки;
    • пластины электролизера изготавливаются из кровельного железа 0,5 мм, имеют размер 15 х 15 см, в каждой из них сверлится четыре крепежных отверстия диаметром 2,5 мм, одно газоотводное — диаметром 12 мм; пластины собираются в блоки велосипедными спицами, удаляемыми после сборки.

    http://moyakovka.ru/youtu.be/KurstmEhqKI

    В гидрозатворе используется керосин, его количество подбирается опытным путем. Узел состоит из двух баллонов, сообщающихся в нижней части трубкой. Ресурс электролизера составляет 10 лет, после чего пластины заменяются новыми.
