Выбрать сварочный аппарат для дома: ключевые моменты

Комментариев:

Рейтинг: 89

Оглавление: [скрыть]

Схема чертежа простого самодельного сварочного аппарата.

В арсенале инструментов хозяйственного мужчины обычно имеется довольно много разных приспособлений. У некоторых есть и сварочный аппарат. А те, у кого его нет, мечтают приобрести эту незаменимую в арсенале вещь.

Как выбрать сварочный аппарат для дома, чтобы он оказался качественным и достаточно надежным?

Для опытного сварщика этот вопрос не представит сложностей. Он не будет долго решать эту задачу. А вот человек без опыта должен знать некоторые критерии выбора подобного сварочного устройства.

Типы распространенных сварочных аппаратов

Сварочные установки, выпускаемые для применения в условиях гаража, дачи и дома, бывают переменного или постоянного тока. При их работе используются электроды разного диаметра. Сварочные полуавтоматы варят специальной проволокой. Комбинированные полуавтоматы работают с электродами и с проволокой. Все известные сварочные аппараты обеспечивают довольно высокую прочность выполненных сварных швов, если они сделаны опытным сварщиком. Начинающим рекомендуется осваивать азы сварочных работ на полуавтомате. При работе он практически не образует брызг металла.

По своему устройству все наиболее распространенное сварочное оборудование делится на такие категории:

  1. Сварочные трансформаторы.
  2. Сварочные полуавтоматы.
  3. Полные сварочные автоматы.
  4. Специализированные устройства для сварочных работ.
  5. Установки для сварки в среде инертных газов.
  6. Инверторные устройства.
  7. Установки контактной сварки.

Вернуться к оглавлению

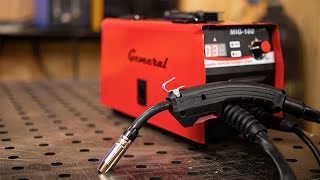

Рисунок 1. Сварочный аппарат полуавтомат.

Наиболее распространенные и популярные сварочные аппараты — установки ручной дуговой сварки. Они выпускаются трансформаторного или инверторного типа. Сварочные трансформаторы стали очень популярными несколько лет назад. Отличительные их свойства:

  1. Высокая надежность.
  2. Ступенчатая регулировка тока.
  3. Невысокая стоимость.
  4. Большой вес.

Сегодня все большую популярность завоевывают сварочные инверторы. Стоят они несколько дороже трансформаторов. Качество их постоянно растет, а цена падает. Эти устройства для домашней сварки обладают большим количеством преимуществ:

  1. Они оборудованы защитой от неосторожного поражения током.
  2. Имеют систему горячего старта.
  3. Их можно использовать для сварки в среде аргона с использованием токов высокой частоты.
  4. Можно форсировать дугу.
  5. Сварочный аппарат инверторного типа имеет эффективно работающую защиту от непреднамеренного прилипания электрода.
  6. Агрегат оборудован защитой от возможного перегрева.
  7. Установка защищена от внезапных скачков сетевого напряжения.
  8. Аппарат удобен в транспортировке, весит не более 10 кг, основные модели — 4-5 кг. При работе его можно повесить на плечо и не использовать длинные шланги.
  9. Имеется система плавной регулировки тока, электроэнергии расходуется почти вдвое меньше, чем при работе трансформаторной установки.
  10. Для принудительного охлаждения служит встроенный вентилятор.
  11. На корпусе имеются различные измерительные приборы.

Рисунок 2. Сварочный инвертор.

К недостаткам сварочных инверторов можно отнести их высокую стоимость и повышенные требования к стабильности параметров электрической сети.

При выборе сварочного аппарата для домашнего использования следует обратить особое внимание на величину максимального тока, при котором может работать установка, и диаметр используемых электродов. В оценке этих параметров нужно помнить, какими электродами какой металл варят.

При толщине листового металла до 2 мм используются электроды диаметром 2 мм. Металл толщиной 3 мм варят электродами 3 мм. Для сварки заготовок в 4-5 мм диаметр электрода можно увеличить до 4 мм. При сварке швеллеров и других конструкций толщиной от 6 до 12 мм подойдут электроды в 4-5 мм диаметром. При более толстых заготовках, что в быту случается крайне редко, требуются электроды более 5 мм.

Режимы сварки электродами с основным покрытием используются следующие. Для электродов диаметром 2,5 мм устанавливают сварочный ток 70-90 А. При использовании электродов 3 мм величина тока доводится до 110 А. При диаметре электрода 4 мм ток должен быть от 120 до 170 А. Электрод в 5 мм требует тока в 210 А.

Рисунок 3. Сварочный аппарат для электродуговой сварки.

Очень важные факторы — время непрерывной работы аппарата при максимально разрешенном производителем токе, а также потребляемая мощность. Может случиться так, что электросеть просто не обеспечивает данную конкретную мощность. Бытовая электропроводка обычно рассчитана на применение предохранителей в 16 А. Это позволяет пользоваться сварочными электродами до 2,5 мм диаметром.

От потребляемой мощности во многом зависят габаритные размеры и вес агрегата. Бытовые сварочные аппараты обычно продаются полностью укомплектованными маской, кабелями, электрододержателями. Хорошо себя зарекомендовало оборудование, рассчитанное для работы с электродами диаметром до 3 мм: ММА-2000 MARS, MARS ARS-180, ФОРСАЖ-161 и ряд других аппаратов.

Существуют сварочные аппараты, использующие газ. Они довольно громоздки и небезопасны, поэтому в быту применяются очень редко. То же самое относится и к менее известным установкам плазменной сварки, имеющим самые противоречивые и не всегда лестные отзывы.

Вернуться к оглавлению

  1. Лучше приобретать полуавтомат без вентилятора охлаждения. Охлаждаться он должен естественным образом.
  2. Чем более мощный дроссель, а также суммарная емкость батареи сглаживающих конденсаторов, тем будет выше качество сварочного шва.
  3. Полуавтомат лучше выбирать с электронным тормозом, который при выключении аппарата останавливает подачу проволоки.
  4. Полуавтомат должен быть оснащен искрогасителем остаточного заряда емкостей.
  5. Отличным выбором может стать недорогой трансформаторный агрегат, работающий от сети переменного тока напряжением 220 В, дающий швы отличного качества. Но еще лучше — сварочный аппарат инверторного типа, например разные модификации марки «Сварог».

Рисунок 4. Защитная маска Хамелеон.

Нужно помнить, что бытовые аппараты рассчитаны на ток до 150 А. Остальное оборудование относится к категории полупрофессионального и профессионального оснащения. Сварочная маска обычно входит в комплект поставки аппарата. Но можно приобрести ее отдельно, выбрав более удобный и качественный вариант. При выборе маски нужно отдать предпочтение моделям, в которых легко и просто можно менять защитные стекла.

Сравнительно недавно появились маски «Хамелеон». Их светофильтр содержит поляризованные жидкие кристаллы, которые способны мгновенно изменять светопропускание. Стоит она дорого, требует деликатного к себе отношения, поэтому специалисты рекомендуют приобретать что-то более дешевое.

Оснащение следует дополнить защитным костюмом и рукавицами. Для работы потребуются и расходные материалы в виде электродов или сварочной проволоки.

Вернуться к оглавлению

KALIBR SVI-205AP

Недостаток — ненадежная работа системы охлаждения. Аппарат может использоваться для выполнения небольших по объему работ на даче и дома. STURM 220 A

Таблица электродов для сварки.

Устойчиво работает аппарат при положительных температурах выше +5 градусов. Недостаток: пластмассовый корпус отличается хрупкостью и чувствительностью к падениям даже с малой высоты в 10-15 см. Плюсы: аппарат очень ремонтопригоден. Вместо сгоревшей платы просто устанавливается новая.

PRORAB FORWARD 221 MOS

Схема устройства тороидального сварочного трансформатора.

Недостаток — часто срабатывает теплозащита, выключающая аппарат из-за скопления пыли внутри его корпуса. В целом прибор работает устойчиво. Производится изделие в Китае по российской лицензии.

RESANTA SAI 220

Оснащен автоматом выключения при перебоях в сети. Имеет ремень для переноски. Работает очень стабильно.

ELITECH AIS 200SА. Очень технологичный агрегат, собранный с использованием японских комплектующих.

Имеет режим ручной сварки, режим работы в среде инертных газов. Варит тонкие листы железа, нержавейку, алюминий.

Все эти аппараты выпускаются в Китае. Нареканий на их качество нет. Потребляемая мощность приборов составляет 6-8 кВт.

Вернуться к оглавлению

Схема чертежа сварочного аппарата с фазным управлением.

При проведении сварочных работ необходимо строго соблюдать правила техники безопасности. Основные из них:

  1. Металл перед работой нужно почистить от ржавчины и пыли.
  2. Диаметр электрода должен соответствовать толщине металла.
  3. Рядом не должно быть легковоспламеняющихся предметов и вещей.
  4. Нужно постараться не перегружать электросеть во время работы сварочного агрегата.

http://moyakovka.ru/www.youtube.com/watch?v=f78SVlwbuhI Хороший сварочный аппарат всегда пригодится в домашнем хозяйстве. Он поможет выполнить большое количество разнообразных работ, связанных с соединением металлических деталей. Это может быть возведение заборов и ворот к дому из профилированного листа, ремонт автотракторной техники, сооружение систем отопления в доме. Приобрести навыки пользования агрегатом можно достаточно быстро. Для этого нужно сделать несколько тренировочных швов. Мастерство со временем тоже придет.

moyakovka.ru

Сварочные аппараты: советы по выбору

Еще лет 10-15 назад сварочные аппараты в домашнем быту были большой редкостью. Чаще всего это были самодельные кустарные установки с непонятными характеристиками, способами сварки и регулировками сварочного тока. Сварочные аппараты серийного производства начали появляться на рынке в конце 90-х. Сейчас же наступил период расцвета сварочного оборудования.

Сегодня на рынке можно найти сварочный аппарат для любых видов работ и материалов. В быту чаще всего используют аппараты для ручной дуговой сварки: трансформатор, выпрямитель или инвертор.

Сварочный трансформатор - это простейший сварочный аппарат, который состоит из первичной и вторичной обмоток, а также сердечника. Первичная обмотка подсоединяется к сети, в которой проходит переменный ток. Последний стимулирует возникновение магнитного потока, а он вызывает появление напряжения уже во вторичной обмотке. Основной плюс трансформатора - это надёжность, именно из-за этого данные аппараты наиболее распространены на строительных площадках. Минус трансформаторов - это большой вес (от 50 кг) и огромное энергопотребление.

Сварочными выпрямителями называют электрические аппараты, преобразующие переменный ток трёхфазной сети в постоянный, при помощи полупроводниковых приборов. Это тот же сварочный трансформатор, только с диодным мостом, который позволяет получать на выходе постоянный сварочный ток. С его помощью можно работать не только с чёрными, но и цветными металлами.

Трансформаторы и выпрямители постепенно уходят в прошлое. На смену им приходят более совершенные аппараты – сварочные инверторы: блок питания, совмещённый с генератором сварочного тока. Инверторы применяются при плазменной, электродуговой, полуавтоматической, контактной и аргонодуговой сварке или резке. Наиболее популярен из данных аппаратов сварочный полуавтомат - аппарат для электродуговой сварки. Он предназначен для работы сварочной проволокой в среде защитных газов.

Аппараты с выпрямлением сварочного тока делают более качественный шов и имеют дополнительные функции: пуск двигателя, заряд аккумулятора, нагрев и рихтовку металла с помощью угольного электрода, аргон или углекислый газ. Сварочный полуавтомат состоит из источника питания, блока управления, подающего механизма, сварочной горелки со шлангом и газового тракта - газовый редуктор, электромагнитный клапан и шланг. Достоинства данной сварки - высокая производительность, отсутствие шлаков, малое количество дыма. Данные аппараты приобрели широкое применение в сфере автомастерских, специализирующихся на жестяных работах. Востребованы и инверторы для аргонно-дуговой сварки (TIG). Это дуговая сварка в среде инертного газа аргона. Осуществляется она плавящимся или неплавящимся электродом.

Среди преимуществ инвертора - небольшой вес и размер, что очень удобно при транспортировке и при работах в труднодоступных местах. Выбирая сварочный аппарат, обратите внимание на продукцию «специализированных » компаний, занимающихся изготовлением именно этого оборудования.

Инверторы отличаются низким энергопотреблением, меньше нагреваются при работе, а также устойчивы при перепадах напряжения и могут применяться в быту, подключаясь к любому источнику питания. Не рекомендуется работа с инвертором при минусовых температурах: из-за перепада температуры на платах прибора образуется конденсат.

Сварочный аппарат должен быть установлен в сухом проветриваемом месте. Не используйте под открытым небом агрегат, предназначенный для применения внутри помещения.

Рассмотрим некоторые из представленных на отечественном рынке сварочных аппаратов:

САИ 160 («Ресанта», Латвия).

Аппарат предназначен для сварки сварочной проволокой. Сварочный ток может регулироваться от 10 до 160 А.

Сварочный инвертор ARC 160 (Brima, Китай). Min ток 30 А; сварочный ток max 160 А. Напряжение 220 В. Мах мощность 5.3 кВт. Напряжение холостого хода 65 В; ПВ на максимальном токе 60%

Сварочный инвертор Buddy Tig 160. (Esab, Швеция). Выходной ток 10-160 A. Min диаметр электрода 1.6 мм, max - 2.4 мм. Мах сварочный ток 160 А. Напряжение 220 В. Напряжение холостого хода 26.4 В. Тип сварки: аргонодуговая (TIG)

Сварочный выпрямитель Дуга 318М1 (Россия). Сварочный ток min 30 А; ток max 250 А. Напряжение 220/380 В. Диаметр электрода/проволоки 1,6-5 мм. Max мощность: 8.3 кВт

Мнение специалиста (Николай Проскуряков, коммерческий директор магазина «Строительный арсенал»):

Выбирая сварочный аппарат, не стоит занижать объём предполагаемых работ, чтобы сэкономить на стоимости приобретаемой модели. Но и преувеличивать особо не стоит. Для простого обывателя не стоит приобретать «комбайн», в котором будут сочетаться и полуавтомат, и «аргон», и обычный сварочный, это приведёт лишь к потере качества одного, а то сразу всех его компонентов. При работе внимательно следите за индикатором перегрева или же за качеством шва, они могут вовремя предупредить о необходимости сделать перерыв. Тщательно соблюдайте технику безопасности, ведь вы работаете с высоким напряжением, а также в пожароопасной обстановке. Используйте качественные сварочные материалы.

nanolife.info

Выбор сварочного инвертора: какой аппарат лучше?

Сварочный аппарат является неотъемлемым атрибутом производственного и строительного процесса, без участия которого не удается обойтись даже в быту. Но для выбора оптимального инвертора понадобится обзавестись нужной информацией, касающейся грамотного подбора требуемого оборудования.

Чем руководствоваться при выборе?

Для того чтобы узнать, какой аппарат покажет себя лучше остальных в работе, прежде всего понадобится определить функции, которые Вы желаете получить от устройства, но это лишь малая доля знаний, помогающих при выборе.

Достойные внимания стороны:

На самом деле выбор сварочного инвертора должен осуществляться с учетом еще большего количества принципов, свойственных качественному оборудованию. Далее следует рассмотреть основные принципы выбора, которые служат для определения того, какой из них лучше.

Встроенная защита

Фактически каждый сварочный аппарат типа инвертора имеет встроенную защиту от нестабильных параметров электросети, то есть скачков напряжения. Стоит отметить, что оптимальным уровнем защиты является 50-25%. Таким образом, при скачках напряжения сети в пределах 170-270В сварочный аппарат будет вполне защищен.

Зачастую подобной защитой располагают практически все дорогие модели, предназначенные для промышленного использования, использующиеся в условиях продолжительной рабочей смены. У так называемых бытовых устройств для производства сварочных работ допустимые пределы перепадов напряжения питающей сети составляют 10-15%. Стоит внимательно относиться к данному параметру.

Стоимость: важна ли она при выборе?

Многие склонны к мысли, что стоимость при выборе такого инструмента, как сварочный аппарат, — показатель, который не должен браться во внимание, поскольку продешевить в этом деле ни в коем случае нельзя. Разумеется, низкая цена оборудования для производства соединений далеко не всегда служит показателем низкого качества, непрактичности и недолговечности оборудования. Однако шансов на покупку наиболее качественного оборудования больше у человека, пожелавшего не экономить деньги.

Продолжительность включения

Прежде чем определить какой вариант оборудования лучше, понадобится знать, что наиболее значимым минусом многих инверторных устройств является низкий уровень продолжительности включения. Стоит знать, что ПВ – время непрерывной работы оборудования, измеряемое в процентах. Таким образом, если сварочный аппаратфункционирует в течение 5 минут из 10, то продолжительность включения будет составлять 50%, а если аппаратвключен 9 минут, то ПВ=90%.

В этом случае надо выбирать подходящий сварочный аппарат, удовлетворяющий интересы конкретных работ. Так, для профессиональной сварки, скорее всего, понадобится аппарат со значительным показателем ПВ, поскольку на протяжении рабочей смены устройство практически постоянно находится под нагрузкой, эксплуатируется. Если же инвертор понадобится для решения бытовых задач, то платить за слишком высокий показатель ПВ не стоит.

Принудительная вентиляция

Пыль – основной враг инверторного оборудования. Зачастую пыль попадает вместе с воздухом внутрь инвертора посредством вентиляционной системы, служащей для охлаждения внутренних элементов, нагревающихся во время работы. Разумеется, с годами производители рассматриваемого оборудования стремились сделать систему охлаждения усовершенствованной, тем самым уменьшить попадание пыли внутрь, снизить последующий вред на внутренние составляющие.

Туннельная вентиляция – современная разработка, подразумевающая расположение радиатора вдоль всего корпуса устройства, в то время как основные узлы располагаются внутри радиатора. Несмотря ни на что, выбор устройства для производства надежных соединений с дорогой системой охлаждения считается нецелесообразен ввиду того, что проще периодически снимать корпус оборудования, вычищать устройство изнутри от накопившейся пыли.

Печатные платы в сервисе

Если Вы приобретаете сварочный аппарат, стоит знать, что наиболее часто поломки свойственны печатным платам, а, следовательно, необходимо заранее интересоваться данной комплектующей, её доступностью для замены в случае необходимости. Так удастся избежать дополнительных растрат на покупку нового оборудования.

Температурные пределы эксплуатации

Сварочный аппарат эксплуатируется в пределах температуры окружающей среды, указанных производителем в паспорте технического приспособления. Так, если с температурами выше ноля все достаточно просто и понятно (чем выше температура, тем быстрее сработает защита от перегрева), то с минусовыми значениями градусника дело обстоит немного сложнее.

Если Вы планируете эксплуатировать сварочный аппарат в условиях морозного воздуха, то предварительно желательно поинтересоваться у консультанта, либо заглянуть в паспорт прибора, постараться узнать о нижнем пределе температуры, безопасной для устройства. Поскольку рассматриваемое оборудование начиняется достаточно дорогими составляющими, включая транзисторы, микроконтроллеры, тиристоры и конденсаторы, то подобный интерес вполне оправдывается, и продавцы относятся к нему с пониманием.

Стандартные функции

Каждый сварочный инверторный аппарат располагает набором современных функций, которые напрямую связаны с внедренными в оборудование инверторными технологиями. Таким образом, если некоторые производители выставляют среди преимуществ своего устройства функции горячий старт, форсирование дуги и др., то стоит знать, что данный функционал содержится в каждом инверторе.

Инверторные функции:

Все эти функции приспособлений для соединения металлов упрощают рабочий процесс, делают сварочныйинверторный аппарат более выгодным на фоне канувшего в лету трансформаторного устройства.

Преимущественные стороны

Выбирая сварочный аппарат, стоит в обязательном порядке уделять внимание преимуществам, коими располагаетсварочный инвертор. Ниже приведены наиболее явные положительные признаки, характеризующие инверторные устройства с выгонной стороны.

Плюсы:

Плюсы, перечисленные выше, не ограничиваются данным списком. Так, выше предложен лишь основной набор достоинств, присущих рассматриваемому оборудованию.

Области применения

Полезно знать при выборе такого устройства, как сварочный аппарат, и об областях эксплуатации инвертора.

Области применения:

За счет подобной универсальности, которую имеет сварочный аппарат рассматриваемого типа, становится возможным производство соединений любой сложности. Так что, узнав полезную информацию, выбор оборудования не покажется Вам сложным, поскольку проинформирован – значит, вооружен.
